Introducción
La medición de temperatura sin contacto en minería y metalurgia enfrenta desafíos únicos: superficies brillantes, objetivos pequeños a distancias variables, entornos con radiación de fondo reflejada y ambientes extremos. La serie CTi de Optris resuelve estos problemas mediante tecnología infrarroja modular con precisión ±1% y tiempos de respuesta desde 6 milisegundos.
Diseño Modular con Head ID
La arquitectura de la serie CTi separa el cabezal sensor de la electrónica procesadora. Cada cabezal posee un Head ID único que almacena datos de calibración propios. Al intercambiar cabezales entre cajas electrónicas—sin reprogramación—la medición mantiene su precisión. Este diseño operativo reduce costos de mantenimiento preventivo y simplifica la gestión de equipos en plantas con múltiples puntos de control.
El encapsulado de acero inoxidable IP65/NEMA4 garantiza resistencia en ambientes corrosivos y húmedos típicos de fundiciones y plantas de concentración.
Especificaciones por Modelo
| Modelo | Rango (°C) | Longitud Onda (µm) | Ratio Óptico | Tiempo Respuesta |
|---|---|---|---|---|
| CTi LT | -50 a 1050 | 8-14 | 22:1 | 40 ms |
| CTi LThot | -50 a 1050 | 8-14 | 10:1 | 40 ms |
| CTi LTfast | -50 a 1050 | 8-14 | 25:1 | 6 ms |
| CTi 1M | 350-2200 | 1.0 | 75:1 | 320 µs |
| CTi 2M | 150-2000 | 1.6 | 75:1 | 320 µs |
| CTi 3M | 30-1500 | 2.3 | 75:1 | 320 µs |
| CTi 4M | 0-500 | 2.2-6.0 | 10:1 | 90 µs |
| CTi G5 | 50-1650 | 5.0 | 20:1 | 70 ms |
| CTi P3 | 35-600 | 3.43 | 15:1 | 15 ms |
| CTi P7 | 0-710 | 7.9 | 15:1 | — |
CTi LThot: Funciona hasta 250°C de temperatura ambiente sin sistemas de enfriamiento. Ventaja operativa en fundiciones de cobre donde espacios para refrigeración son limitados.
CTi G5: Mide aproximadamente 1 mm bajo la superficie del vidrio, evitando errores por reflejos especulares en vidrio plano o curvado.
Por Qué la Longitud de Onda Importa
La longitud de onda define cómo el pirómetro "ve" el objetivo:
-
CTi 1M/2M (1.0 y 1.6 µm): Longitudes cortas reducen sensibilidad a variaciones de emisividad y a radiación de fondo reflejada. Ideales para metales brillantes en convertidores y hornos donde la radiación ambiental distorsiona mediciones en banda ancha (8-14 µm).
-
CTi LT/LThot/LTfast (8-14 µm): Banda infrarroja lejana, sensible a cambios de emisividad en aceros oxidados. Apropiada para monitoreo de cintas transportadoras y temperaturas moderadas donde precisión ±2% es suficiente.
-
CTi G5 (5.0 µm): Ventana específica para vidrio; penetra ~1 mm sin ver reflejos de superficie.
-
CTi P3/P7 (3.43 y 7.9 µm): Bandas específicas para polímeros (PE, PP, PET, PTFE) donde emisividad varía con composición y cristalinidad.
Conectividad y Software
La serie CTi integra protocolo dual industrial: EtherNet/IP, Profinet, IO-Link, EtherCAT, Modbus TCP/RTU, RS485, RS232 según modelo. Salidas analógicas: 0/4-20 mA, 0-5V, 0-10V, tipo K termopar, 2 relés aislados.
Parametrización en terreno: USB-C directo a PC o smartphone. Software gratuito:
- CompactPlus Connect: Configuración avanzada, calibración de emisividad, gráficos históricos.
- IRmobile: App para diagnóstico en campo sin llevar computadora.
La combinación USB-C + software libre acelera troubleshooting y reduce dependencia de proveedores externos.
Aplicaciones en Minería Chilena

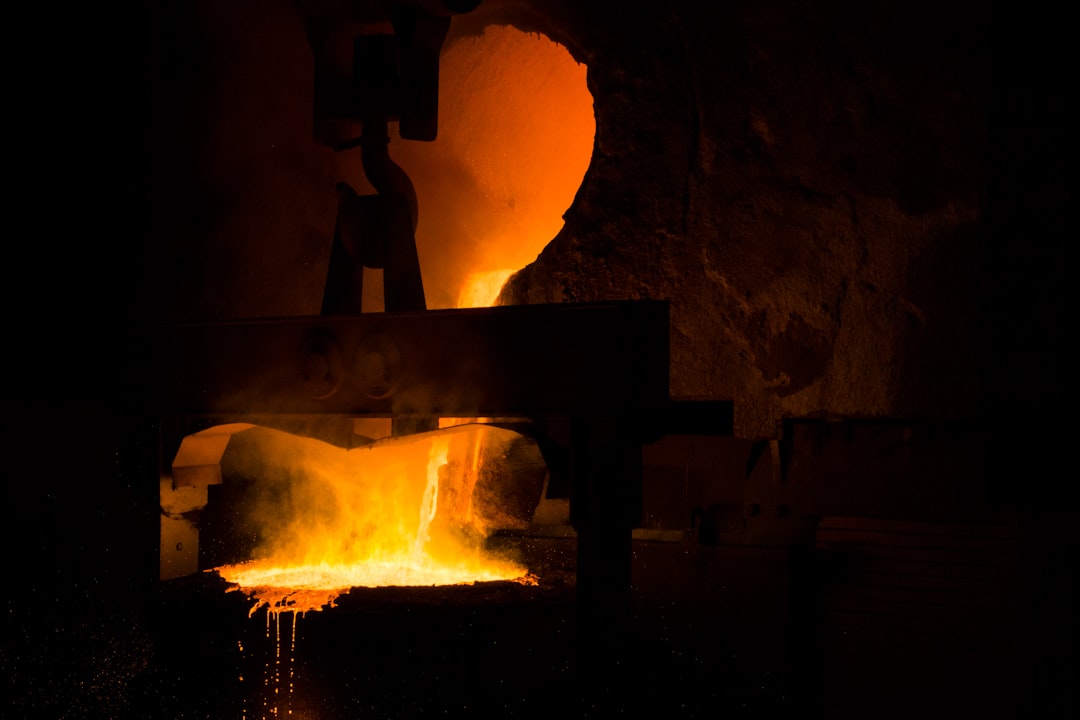

Fundiciones de cobre: CTi 1M/2M monitorean temperatura de metal fundido en convertidores (1200-1600°C). Ratio óptico 75:1 mide objetivos de 10-15 mm desde 750 mm de distancia, permitiendo posicionar sensores fuera de zonas de riesgo por explosión de gases.
Control de cintas transportadoras: CTi LTfast (6 ms de respuesta) supervisa temperatura de material en movimiento a alta velocidad. Ratio 25:1 resuelve puntos pequeños en cintas inclinadas.
Plantas de concentración: CTi 3M (2.3 µm, rango 30-1500°C) monitorea molinos y etapas de secado a media temperatura con baja interferencia de radiación reflejada.
Ventaja competitiva: Ratio óptico 75:1 permite medir objetivos pequeños desde distancias seguras en entornos con riesgo de incendio, derrames o radiación térmica intensa. Evita exposición de personal a zonas peligrosas.
Certificación ATEX
Disponible certificación ATEX Categoría 3 (Zona 3) para entornos con atmósfera explosiva ocasional (ciertas fundiciones). Consulte stock y plazos según aplicación específica.
Soporte INSTRUMINING
INSTRUMINING Chile SpA representa Optris en el país desde hace más de 8 años. Contamos con:
- Stock local de modelos CTi estándar y cabezales de reemplazo.
- Soporte técnico presencial en región Metropolitana y coordinación remota a nivel nacional.
- Calibración in-situ con equipos trazables.
- Capacitación en parametrización y mantenimiento de equipos.
Contacto: instrumining.com/contacto | Consulte disponibilidad, configuración personalizada y plazos de entrega según modelo requerido.
